CZF-2BR (karta nr 621)

PRZEZNACZENIE:

Czujnik Zaniku Fazy - "CZF-2BR", przystosowany do montażu w skrzynkach rozdzielczych na szynę lub płytą montażową, skutecznie zabezpiecza urządzenia zasilane z sieci trójfazowej o dowolnej mocy przed skutkami zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, jak również uszkodzeniem zestyków stycznika.

DZIAŁANIE:

Prawidłowe zasilanie urządzenia wskazywane jest świeceniem zielonej diody LED. Zanik napięcia w dowolnej fazie lub jego spadek poniżej ustawionej wartości napięcia sygnalizowany jest brakiem świecenia obu diod z równoczesnym odłączeniem napięcia sterującego cewkę stycznika - wyłączenie urządzenia. Ponowne załączenie nastąpi automatycznie po powrocie właściwego napięcia. Uszkodzenie zestyków stycznika sygnalizowane jest świeceniem czerwonej diody LED z równoczesnym wyłączeniem urządzenia na stałe. Ponowne załączenie (po usunięciu wady stycznika) możliwe jest po całkowitym odłączeniu zasilania wszystkich trzech faz (bezpieczniki) i ponownym załączeniu.

DANE TECHNICZNE:

- zasilanie ciągłe	3x400V+N
- prąd sterujący	10A
- kontrola zasilania	LED
- napięcie zadziałania - regulowane	165 do 180 V~
- napięcie zadziałania	185 V~
- napięcie załączenia po awaryjnym wyłączeniu	190 V~
- mocowanie	szyna 35 mm
- opóźnienie wyłączenia	3 do 5 sek.
- wyjście (1)	napięcie z fazy S sterujące stycznikiem
- pozycja zamontowania	obojętna
- wymiary	2 moduły (35 mm)
-stopień ochrony	IP 40

MONTAŻ:

1. Sprawdzić prawidłową pracę silnika.
2. Wykręcić bezpieczniki wszystkich faz.
3. Zamocować czujnik przy styczniku.

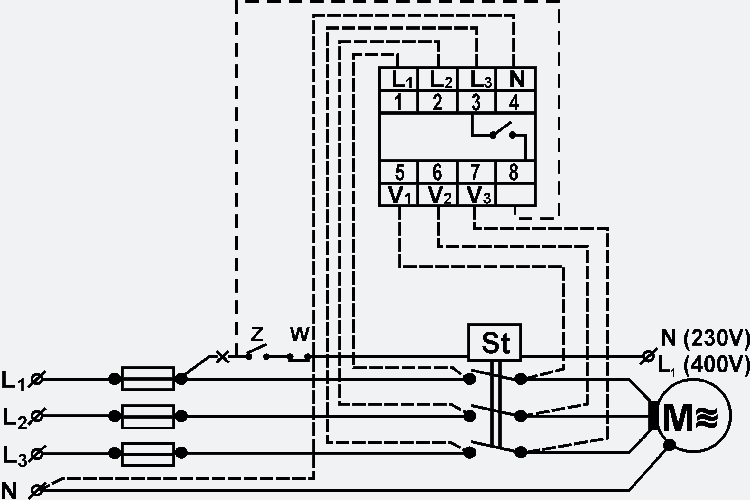

4. Zaciski 1,2,3 (L1,L2,L3) przyłączyć do zacisków sieciowych stycznika (od strony bezpieczników). Zacisk 4 (N) przyłączyć do przewodu neutralnego. Zaciski 5,6,7 (V1,V2,V3) przyłączyć do zacisków wyjściowych stycznika.
5. Przewód zasilania obwodu sterowania stycznikiem odłączyć od fazowego i przyłączyć do zacisku 8.
