BIS-404 (karta nr 651)

PRZEZNACZENIE:

Przekaźnik świecznikowy posiada dwie sekcje załączające i umożliwia załączenie w odpowiedniej sekwencji dwóch obwodów (gałęzi) oświetlenia lub innych odbiorników z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących (chwilowych).

DZIAŁANIE:

Przełączenie sekcji następuje po każdorazowym impulsie prądu podanym na przekaźnik za pomocą przycisku sterującego. BIS-404 może współpracować z przyciskami wyposażonymi w neonówki. W przypadku podłączenia więcej niż dwóch przycisków z neonówkami urządzenie może błędnie reagować na impulsy. Zalecane dołączenie dodatkowego kondensatora 0,15 - 0,33 m F/275 V~ między wejście START, a wejście N.

KORZYŚCI:

Uniknięcie kosztów instalacji wieloprzewodowej z wyłącznikami schodowymi lub krzyżowymi (do połączenia przycisków sterujących z przekaźnikiem wystarczy przewód dwużyłowy 2x0,35).

DANE TECHNICZNE:

- zasilanie	180÷240V 50Hz 24V AC/DC
- max. prąd odbiorników	2 x 10A
- prąd sterujący	0,5÷1mA
- opóźnienie zadziałania	0,1÷0,2 s.
- styki przekaźnika	2 x 1Z
- temperatura pracy	-25°C÷45°C
- wymiary	jeden moduł Ø 55mm h=13mm
- montaż	do puszki podtynkowej Ø60mm
- przyłącze	przewody 10cm
- stopień ochrony	IP40

UWAGA!

Po zaniku napięcia zasilania dłuższym niż 1 sekunda niezależnie od położenia styków przekaźnik ustawia się w stan wyłączenia.

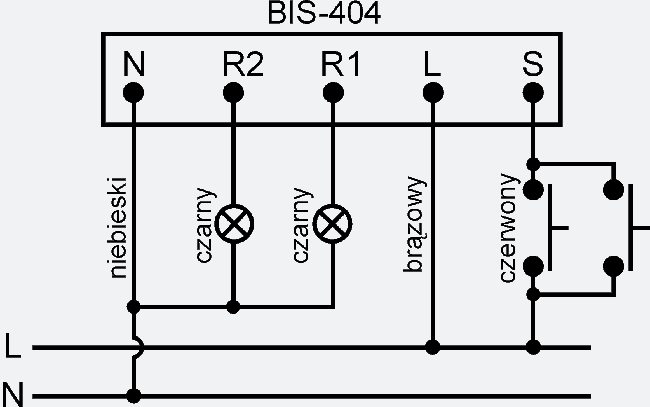

powiększ schemat powiększ schemat

Dla BIS-404 24V podłączenie przewodów zasilania dowolne.
