Zawory Christian Bollin - rozdzielacze 22

22
DN: max 5 (8)

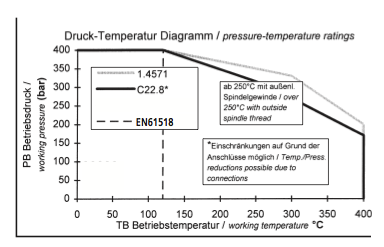

PN max. 420 (6000psi)
T max 250 ° C
Zawór dwudrożny stosowany jako bariera dla przyrządu z dodatkową możliwością wyłączenia testu.

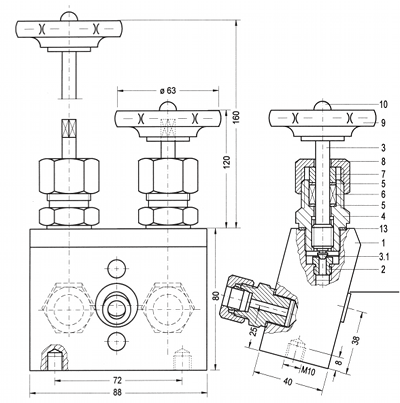

parts list

part no. designation material
1 2
1 body A105 316Ti
2 seat interchangeable 430F 316Ti
3 spindle roll sealed 430F 316Ti
3.1 cone, rolled into, movable SS 316Ti
4 screwed bonnet housing 1035 316Ti
5 scraper ring Novapress
6 packing graphite1) PTFE2)
7 gland 1213 316Ti
8 union nut 1213 316Ti
9 handwheel moulded plastic3)
10 nut galvanized steel SS
13 seal mild steel 316Ti


Zawory Christian Bollin Zawory Christian Bollin
Zawory Christian Bollin


7/16 UNFx2" oder

M 10x50 oder M 12x50

nach DIN 931

seals

PN 1-100:PTFE

PN101-400: Viton®

4 screws 7/16“ UNF x2“ steel

zinc-coated and 2 gaskets

belong to the manifold


V 22
FL

type body number material code   test connection code
V=manifold   1 Mat.: carbon steel A105
2 Mat.: stainless steel 316Ti		   P6 G3/8“ possibly with plug
P7 1/2-14 NPT possibly with plug
P8 1/4-18 NPT possibly with plug
P1 screwed stud with M20x1,5 male. Cap DIN 16287 form D		 A external spindle thread
B fastening female thread
F bellow
G bar (instead of handwheel)
H handwheel of steel sheet
PT german TA-Luft
S T-bar key
