Zawory Christian Bollin - rozdzielacze 51

51
DN: max 5 (8)
PN max. 420 (6000psi)
T max 250 ° C
(T max. 450 ° C z zewnętrznym gwintem)

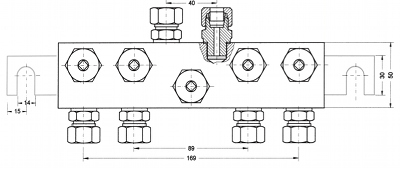

Pięciodrożny zawór do miernika różnicy ciśnień z połączonym punktem zerowym i odłączaną częścią testową.

parts list

part no.	designation	material
part no.	designation	1	2	3
1	Körper	1.0460	1.4571	1.7335
2	Sitz eingeschraubt	1.4104	1.4571
3	Spindel rollverdichtet	1.4104	1.4571
3.1	Kegel eingerollt beweglich	1.4034	1.4571
4	Kopfstückgehäuse	1.0501	1.4571	1.7335
5	Abstreifring	Novapress
6	Packung	Graphit1)	PTFE2)	Graphit1)
7	Stopfbuchse	1.0715	1.4571	1.4571
8	Überwurfmutter	1.0715	1.4571	1.4305
13	Dichtung	Weicheisen	1.4571

Zawory Christian Bollin

V	51
Bezeichnung	Körper-nummer	Code für Werkstoff	Code für Testausblasanschluß
V=Ventilblock		1 Wst. Mat.: 1.0460 Stahl C22.8 2 Wst. Mat.: 1.4571 Edelstahl X6CrNiMoTi17122 3 Wst. Mat.: 1.7335 warmfester Stahl (13CrMo45)	P6 G3/8“ evtl. mit Verschlußschraube P7 1/2-14 NPT evtl. mit Verschlußschraube P8 1/4-18 NPT evtl. mit Verschlußschraube P1 Eingeschraubter Stutzen mit M20x1,5 Außen- gewinde mit Verschlußkappe DIN 16287 Form D Q5 1/4“ mit Verschlußschraube Q6 G3/8“ mit Verschlußschraube Q7 1/2-14 NPT mit Verschlußschraube Q8 1/4-18 NPT mit Verschlußschraube	A Außenliegendes Spindelgewinde F Faltenbalg LBefestigungslasche PT TA-Luft Ausführung

(karta nr 4119)
