Zawory Christian Bollin - Rury - syfony
Rury - kąt
| Złącze |
Materiał* 2) |
Numer zamówienia. |
| E (wlot) |
(Wylot) |
G1 / 2 "gwint prawo strony do regulacji nakrętki z zentring
|
G1 / 2 "lewy gwint strony z nakrętkę |
P235GH-TC1; A106A |
WINKEL1GM12SP12 |
| 1,4571; 316Ti |
WINKEL2GM12SP12 |
| 1,7335; F12 |
WINKEL3GM12SP12 |
| ale w końcu spoiny 20 x 2,6 |
G1 / 2 "lewy gwint strony z nakrętkę |
P235GH-TC1; A106A |
WINKEL1SZ20SP12 |
| 1,4571; 316Ti |
WINKEL2SZ20SP12 |
| 1,7335; F12 |
WINKEL3SZ20SP12 |
Rury - proste
| Złącze |
Materiał * 2) |
Numer zamówienia |
| E (wlot) |
(Wylot) |
G1 / 2 "gwint prawo strony do regulacji nakrętki z zentring
|
G1 / 2 "lewy gwint strony z nakrętkę |
P235GH-TC1; A106A |
ROHR1GM12SP12 |
| 1,4571; 316Ti |
ROHR2GM12SP12 |
| 1,7335; F12 |
ROHR3GM12SP12 |
| ale w końcu spoiny 20 x 2,6 |
G1 / 2 "lewy gwint strony z nakrętkę |
P235GH-TC1; A106A |
ROHR1SZ20SP12 |
| 1,4571; 316Ti |
ROHR2SZ20SP12 |
| 1,7335; F12 |
ROHR3SZ20SP12 |

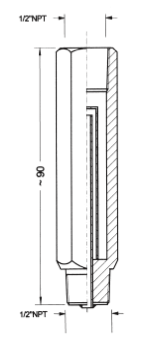

Syfon
| Złącze |
Materiał * 2) |
Numer zamówienia |
| E (wlot) |
(Wylot) |
| G1 / 2 "m ze wskaźnikiem kurek |
G1 / 2 "lewy gwint strony z dostosowaniem nakrętki lewo-prawo wątku |
P235GH-TC1; A106A |
SYPH1GM12SP12 |
| 1,4571; 316Ti |
SYPH2GM12SP12 |
| 1/2-14 NPT |
1/2-14 NPT |
P235GH-TC1; A106A |
SYPH1NA12NI12 |
| 1,4571; 316Ti |
SYPH2NA12NI12 |
* 2) materiałów, zakres temperatury i ciśnienia dla rur
| Materiał |
Max. ciśnienie robocze
bar |
Max. temperatura pracy
° C |
| 10 St |
stali St 35.8
klasa 1, DIN 17175 |
100 |
120 |
| 80 |
300 |
| 63 |
400 |
| 20 St |
SS, DIN 17456
R p0, 2 190 N / mm 2 |
100 |
120 |
| 80 |
300 |
| 63 |
400 |
z certyfikatem materiał DIN-EN 10204 - 3.1
