(karta nr 1940)

Rozdzielacze elektromagnetyczne 5/2 Rozmiar 18 mm typu “VDMA”

Dane techniczne:

  2100 2400 2600
Korpus centralny: Odlew aluminiowy pokrywany chemicznie niklem i tworzywem PTFE
Przyłącza: tworzywo polimerowe stop cynku odlew aluminium
Operatory: tworzywo polimerowe
Suwak: aluminium 2011
Uszczelki tłoczka: olejoodporna guma - NBR
Uszczelki suwaka: Stal sprężynowa
Sprężyny: Stal nierdzewna AISI 302
Tłoczek: aluminium 2011 tworzywo polimerowe

Rozdzielacze elektromagnetyczne 5/2 Rozmiar 18 mm typu “VDMA” (wszystkie przyłącza na bazie)

Sterowany elektromagnetycznie monostabilny - powrót sprężyną

Minimalne ciśnienie robocze 2 bary

elektrozawór

Waga: 190 gr.

zobacz schemat »

Sterowany elektromagnetycznie monostabilny - powrót sprężyną powietrzną

Minimalne ciśnienie robocze 2 bary

elektrozawór

Waga: 190g

zobacz schemat »

Sterowany elektromagnetycznie bistabilny

Minimalne ciśnienie robocze 1,5 bara

elektrozawór

Waga: 225 gr.

zobacz schemat »

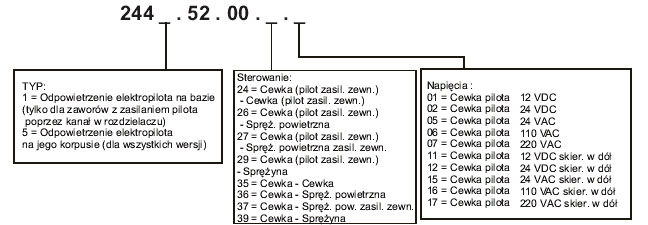

Kod zamówieniowy:
elektrozawór

Dane techniczne:

Medium Ciśnienie maksymalne Temperatura pracy Przepływ przy 6 barach na wejściu z p = 1 bar Średnica nominalna Przyłącza robocze
Filtrowane i naolejone (nie wymagane) powietrze 10 bar min. -5°C maks. +50°C 550 NI/min Φ 5 -

Rozdzielacze elektromagnetyczne 5/3 rozmiar 18 mm typu “VDMA” (wszystkie przyłącza na bazie)

Sterowany elektromagnetycznie monostabilny - powrót sprężyną

Minimalne ciśnienie robocze 3 bary

elektrozawór

Waga: 235 gr.

zobacz schemat »

kod

Dane techniczne:

Medium Ciśnienie maksymalne Temperatura pracy Przepływ przy 6 barach na wejściu z p = 1 bar Średnica nominalna Przyłącza robocze
Filtrowane i naolejone (nie wymagane) powietrze 10 bar min. -5°C maks. +50°C 550 NI/min Φ 5 -

Akcesoria Rozmiar 18 mm typu “VDMA” (wszystkie przyłącza na bazie)

Moduł bazy

elektrozawór

Waga: 110 gr.

zobacz schemat »

Kod zamówieniowy:
2440.01
2440.11 Moduł bazy z oddzielnym zasilaniem

Moduł - prawy wlot

elektrozawór

Waga: 110 gr.

zobacz schemat »

Kod zamówieniowy:
2440.02

Moduł - lewy wlot

elektrozawór

Waga: 110 gr.

zobacz schemat »

Kod zamówieniowy:
2440.03

Moduł pośreniego wlotu powietrza

elektrozawór

Waga: 185 gr.

zobacz schemat »

Kod zamówieniowy:
2440.10

Płytka zamykająca

elektrozawór

Waga: 25 gr.

zobacz schemat »

Kod zamówieniowy:
2440.00

Zaślepka kanału

elektrozawór

Waga: 5 gr.

Kod zamówieniowy:
2440.17
