Tensometry.

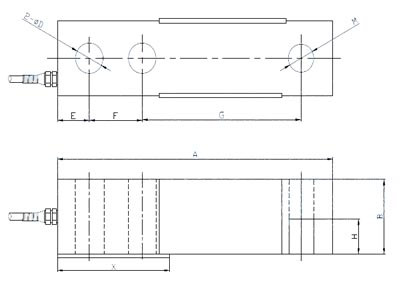

Wymiary

A

B

C

D

E

F

H

G

M

X

100~2500 kg

130

32

32

13

15

25.4

15

75

M12×1.25

55

3000~5000 kg

172

38

38

21

19

38.1

19

95

M20×1.50

76

7500~10000 kg

223

50

50

25

25

50.8

25

120

M24×2.00

100

Nośność (zakres)

0.1,0.15,0.2,0.25,0.3,0.5,0.75,1,.5,2,.5,3,5,7.5,10t

Czułość pomiarowa

(2.0±0.1%) mV/V, (3.0±0.1%) mV/V,

Błąd kombinowany

±0.02% F.S

Błąd powtarzalny (30 min)

±0.02% F.S

Niezrównoważenie zera

±1% F.S

Temperaturowy dryft zera

±0.02% F.S/10°C

Temperaturowy dryft zakresu

±0.02% F.S/10°C

Rezystancja wejściowa

385±5Ω

Rezystancja wyjściowa

352±2Ω

Rezystancja izolacji

≥5000MΩ

Zakres temperatury pracy

-30~+70°C

Maksymalne obciążenie

150%F.S

Obciążenie niszczące

250%F.S

Rekomendowane napięcie zasilania

10~12V DC

Maksymalne napięcie zasilania

15V DC

Klasa ochrony

IP67/IP68

Materiał

Stal stopowa, Stal nierdzewna

Długość kabla

Długość=L:3m(0.1~5t), 5m(7.5~10t)

Certyfikowany

GB/T7551-1997/ OIML R60

Podłączenie

Czerwony(Input+),Czarny(Input-),Zielony(Output+),Biały(Output-)
