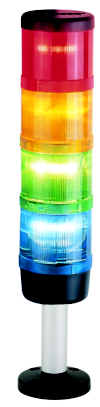

Kolumna sygnalizacyjna kombiSIGN 70 serii 840

kombiSIGN70
kombiSIGN 70
kombiSIGN 70
kombiSIGN 70
  • modułowy system kolumn o średnicy 70 mm
  • oświetlanie 360°
  • odporność na odpady atmosferyczne IP40
  • różne połączenia modułów optycznych z akustycznymi

Dane techniczne:

Wymiary (średnica x wysokość):element zakończeniowy 70mm x 30mm
element świecący 70mm x 65mm
element dźwiękowy 70mm x 72mm
Obudowa i wyposażenie dodatkowe:poliamid, wysoko udarowy, czarny
Klosz:przezroczysty poliwęglan
Mocowanie:montaż na podłożu montaż na rurze F 25 mm montaż na wsporniku
Oprawa:bagnetowa, B 15 d, dla żarówki maks. 7 W
Połączenie:śruby M3 w elementach zakończeniowych, zaciski wkręcane w kostce ochrona przed dotykiem według VDE
Uszczelka modułu:zamontowana seryjnie w każdym module
Stopień ochrony:elementy świetlne: IP 54
elementy akustyczne: IP 54
(Numer katalogowy 844 123 55 = IP 40)
Liczba możliwych elementów:5 (10 w przypadku wspornika podwójnego)
Elementy światła ciągłego:12-240 V
Światła migające:Napięcie: 12 V AC/DC 115 V AC/DC 230 V AC/DC
Prąd rozruchowy: <0.5 A
Światła błyskowe:Napięcie: 12 V DC 24 V DC 115 V AC 230 V AC
Częstotliwość błysku: 1 Hz 1 Hz 1 Hz 1 Hz
Moc błysku: 2 Ws 2 Ws 2 Ws 2 Ws
Pobór prądu: 195 mA 125 mA 20 mA 35 mA
Prąd rozruchowy: <0.5 A przy 24 V
Światła LED:Napięcie: 24 V AC/DC 115 V AC 230 V AC
Pobór prądu: 45 mA 25 mA 25 mA
Prąd rozruchowy: <0.5 A przy 24 V
Światła migające LED:Napięcie: 24 V AC/DC 115 V AC 230 V AC
Pobór prądu: 25 mA 25 mA 25 mA
Częstotliwość migania: około 1 Hz około 1 Hz około 1 Hz
Prąd rozruchowy: <0.5 A przy 24 V
Światła obrotowe LED:Napięcie: 24 V AC/DC
Pobór prądu: 70 mA
Częstotliwość obrotów: około 120 obr/min.
Prąd rozruchowy: <0.5 A przy 24 V
kombiSIGN 70
kombiSIGN 70

Element dźwiękowy dla KombiSIGN 70

  • Pracownik może byc bezpośrednio poinstrułowany
  • Skomplikowane procedury mogą być przejrzyściej przestawione
  • Rególowany poziom dźwieku
  • Bardzo dobra jakość dźwieku (zakres częstotliwości 3,4 kHz
  • 120 sekund nagrania

AKCESORIA      [więcej informacji]

Rysunki techniczne:

Dokumentacja techniczna

[dokumentacja techniczna]ico 236 KB

wymiary kolumny
elementy zakończeniowe
podstawa do montażu na rurze
element dźwiękowy

Numery katalogowe podzespołów

Światło ciągłe, (12-240 V), czerwone840 100 00
Światło ciągłe, (12-240 V), zielone840 200 00
Światło ciągłe, (12-240 V), żółte840 300 00
Światło ciągłe, (12-240 V), bezbarwne840 400 00
Światło ciągłe, (12-240 V), niebieskie840 500 00
Światło błyskowe 24V DC (ASI), czerwone842 110 55
Światło błyskowe 24V DC (ASI), zielone842 210 55
Światło błyskowe 24V DC (ASI), żółte842 310 55
Światło błyskowe 24V DC (ASI), bezbarwne842 410 55
Światło błyskowe 24V DC (ASI), niebieskie842 510 55
Światło migające 24 V AC/DC, czerwone841 100 55
Światło migające 115 V AC, czerwone841 100 67
Światło migające 230 V AC/DC czerwone841 100 68
Światło migające 24 V AC/DC, zielone841 200 55
Światło migające 115 V AC, zielone841 200 67
Światło migające 230 V AC/DC, zielone841 200 68
Światło migające 24 V AC/DC, żółte841 300 55
Światło migające 115 V AC, żółte841 300 67
Światło migające 230 V AC/DC, żółte841 300 68
Światło migające 24 V AC/DC, bezbarwne841 400 55
Światło migające 115 V AC, bezbarwne841 400 67
Światło migające 230 V AC/DC, bezbarwne841 400 68
Światło migające 24 V AC/DC, niebieskie841 500 55
Światło migające 115 V AC, niebieskie841 500 67
Światło migające 230 V AC/DC, niebieskie841 500 68
Światło błyskowe 24V DC, czerwone842 100 55
Światło błyskowe 115V AC, czerwone842 100 67
Światło błyskowe 230V AC, czerwone842 100 68
Światło błyskowe 24V DC, zielone842 200 55
Światło błyskowe 115V AC, zielone842 200 67
Światło błyskowe 230V AC, zielone842 200 68
Światło błyskowe 24V DC, żółte842 300 55
Światło błyskowe 115V AC, żółte842 300 67
Światło błyskowe 230V AC, żółte842 300 68
Światło błyskowe 24V DC, bezbarwne842 400 55
Światło błyskowe 115V AC, bezbarwne842 400 67
Światło błyskowe 230V AC, bezbarwne842 400 68
Światło błyskowe 24V DC, niebieskie842 500 55
Światło błyskowe 115V AC, niebieskie842 500 67
Światło błyskowe 230V AC, niebieskie842 500 68
LED-Światło ciągłe 24V AC/DC, czerwone843 100 55
LED-Światło ciągłe 115V AC, czerwone843 100 67
LED-Światło ciągłe 230V AC, czerwone843 100 68
LED-Światło ciągłe 24V AC/DC, zielone843 200 55
LED-Światło ciągłe 115V AC, zielone843 200 67
LED-Światło ciągłe 230V AC, zielone843 200 68
LED-Światło ciągłe 24V AC/DC, żółte843 300 55
LED-Światło ciągłe 115V AC, żółte843 300 67
LED-Światło ciągłe 230V AC, żółte843 300 68
LED-Światło ciągłe 24V AC/DC, bezbarwne843 400 55
LED-Światło ciągłe 115V AC, bezbarwne843 400 67
LED-Światło ciągłe 230V AC, bezbarwne843 400 68
LED-Światło ciągłe 24V AC/DC, niebieskie843 500 55
LED-Światło ciągłe 115V AC, niebieskie843 500 67
LED-Światło ciągłe 230V AC, niebieskie843 500 68
LED-Światło migające 24V AC/DC, czerwone843 110 55
LED-Światło migające 115V AC, czerwone843 110 67
LED-Światło migające 230V AC, czerwone843 110 68
LED-Światło migające 24V AC/DC, zielone843 210 55
LED-Światło migające 115V AC, zielone843 210 67
LED-Światło migające 230V AC, zielone843 210 68
LED-Światło migające 24V AC/DC, żółte843 310 55
LED-Światło migające 115V AC, żółte843 310 67
LED-Światło migające 230V AC, żółte843 310 68
LED-Światło migające 24V AC/DC, bezbarwne843 410 55
LED-Światło migające 115V AC, bezbarwne843 410 67
LED-Światło migające 230V AC, bezbarwne843 410 68
LED-Światło migające 24V AC/DC, niebieskie843 510 55
LED-Światło migające 115V AC, niebieskie843 510 67
LED-Światło migające 230V AC, niebieskie843 510 68
LED-Światło rotacyjne 24V AC/DC, czerwone843 130 55
LED-Światło rotacyjne 24V AC/DC, zielone843 230 55
LED-Światło rotacyjne 24V AC/DC, żółte843 330 55
LED-Światło rotacyjne 24V AC/DC, bezbarwne843 430 55
LED-Światło rotacyjne 24V AC/DC, niebieskie843 530 55

Numery katalogowe akcesoriów

Moduł bazowy - montaż ścienny840 085 00
Moduł bazowy - montaż na rurze840 080 00
Brzęczyk-moduł 24V AC/DC (85 dB, 25 mA, IP54)844 118 55
Brzęczyk-moduł 115V AC/DC (85 dB, 25 mA, IP54)844 118 67
Brzęczyk-moduł 230V AC (85 dB, 25 mA, IP54)844 118 68
Syrena-moduł 24V DC (105 dB, 100 mA, IP40)844 123 55
Syrena wielofunk. (100 dB, 80 mA, IP54) - moduł 24V AC/DC844 126 55
Syrena wielofunk. (100 dB, 40 mA, IP54) - moduł 115V AC844 126 67
Syrena wielofunk. (100 dB, 40 mA, IP54) - moduł 230V AC844 126 68
Syrena-moduł 24V DC (100 dB, 80 mA, IP54) zdalne wybieranie844 126 95
Moduł generatora mowy 24V DC (IP53)844 900 55
Stacja do nagrywania mowy 115V AC844 901 67
Stacja do nagrywania mowy 230V AC844 901 68
